| 계측기 | 사진 | 요구사양 | 부착위치 | |
|---|---|---|---|---|
| 전류계 |  |
(범위) 0 ∼ 300A, 0 ∼ 30A, 0 ∼ 50A (동작온도) -40 ∼ 70℃ (도선굵기) 30ø (출력) 4 ∼ 20mA |
배출시설, 방지시설 |
모든배출시설, |
| 차압계 |  |
(범위) 0 ∼ 300, 0 ∼ 500mmH2O (표시) ±1999 Digit LCD (동작온도) -20 ∼ 60℃ (출력) 4 ∼ 20mA |
방지시설 | 여과집진시설, 흡착에 의한 시설 |
| pH계 |  |
(범위) 0 ∼ 14pH (표시) 7 Digit LCD (ZERO Adjusting) pH7 ± 1.5pH (SPAN Adjusting) pH4 ± 1.5pH (온도보상) -5 ∼ 100℃ (동작온도) -5 ∼ 45℃ (출력) 4∼20mA, RS 485 |
방지시설 | 흡수에 의한 시설 |
| 온도계 |  |
(범위) -50 ∼ 400℃ (표시) ±1999 Digit LED (동작온도) -20 ∼ 80℃ (출력) 4 ∼ 20mA |
방지시설 |
여과집진시설, 흡착에 의한 시설 |

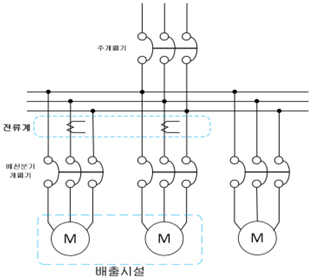

시설 분전반의 배전분기 개폐기 상부 또는 하부에 설치함
| 각각의 배출시설 및 저감시설 가동시간이 같은 경우 | 각각의 배출시설이 일부라도 가동시간이 다른 경우 |
|---|---|
 |
 |
|
시설 분전반의 배전분기 개폐기 상부 또는 하부에 설치함 |
각각의 시설에 전력을 공급하는 분전반의 배전분기 개폐기 상부 또는 하부에 설치함 |
